Supporta ogni operazione possibile dei registri:
- caricamento parallelo,
- scorrimento a DX e a SX,
- memorizzazione,
- rotazione a DX e a SX (e anche il right/left shift normale)
__________________
LOAD --| |
LS ----| |
RS ----| R |
MEM ---| |
LR ----| |
RR ----|________________|
costruzione step-by-step di un registro universale
Innanzitutto serve un registro che supporti sia lo scorrimento che la rotazione sia a destra che a sinistra.

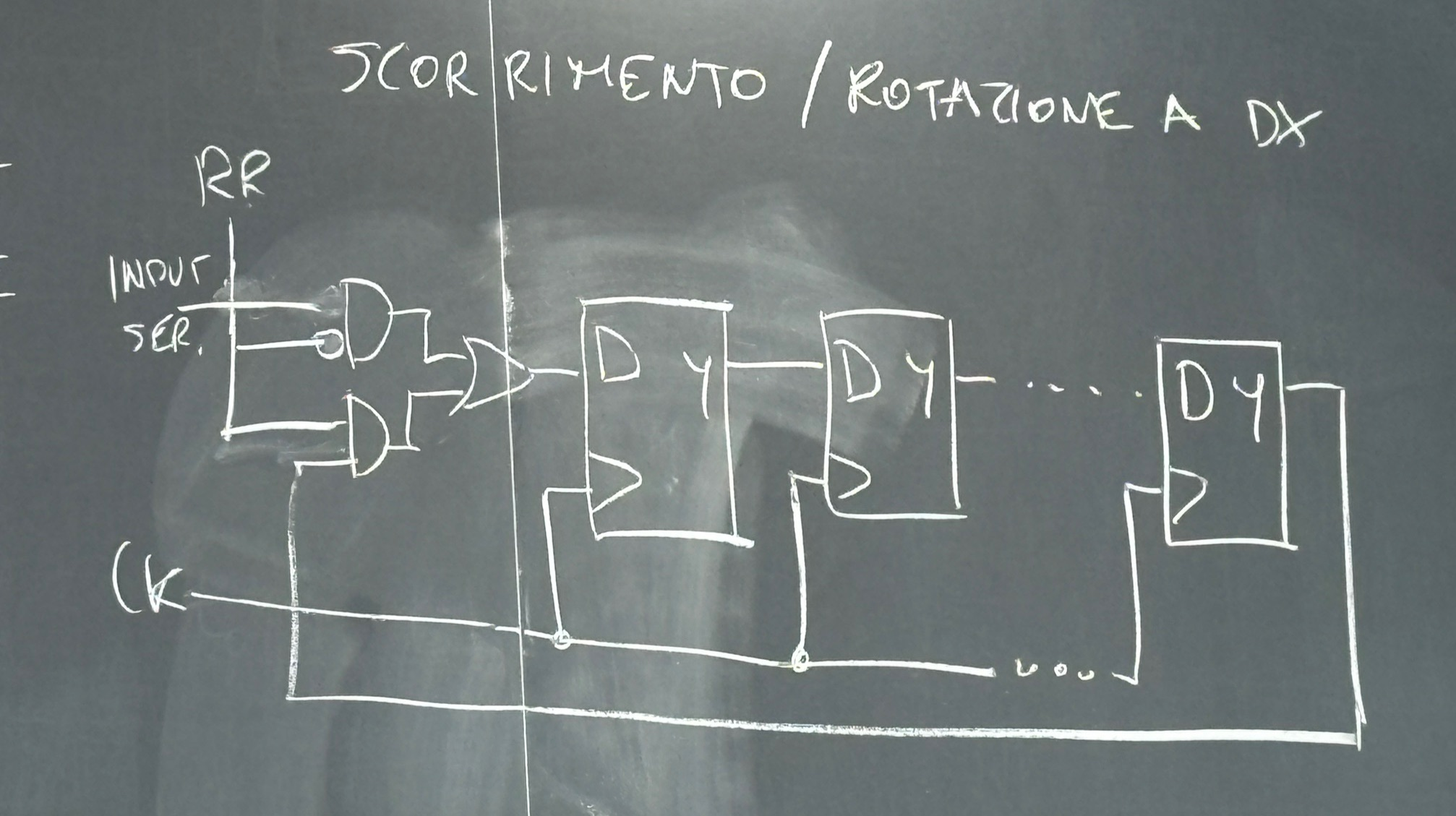

- Consideriamo prima un registro che supporta lo scorrimento e la rotazione a destra,

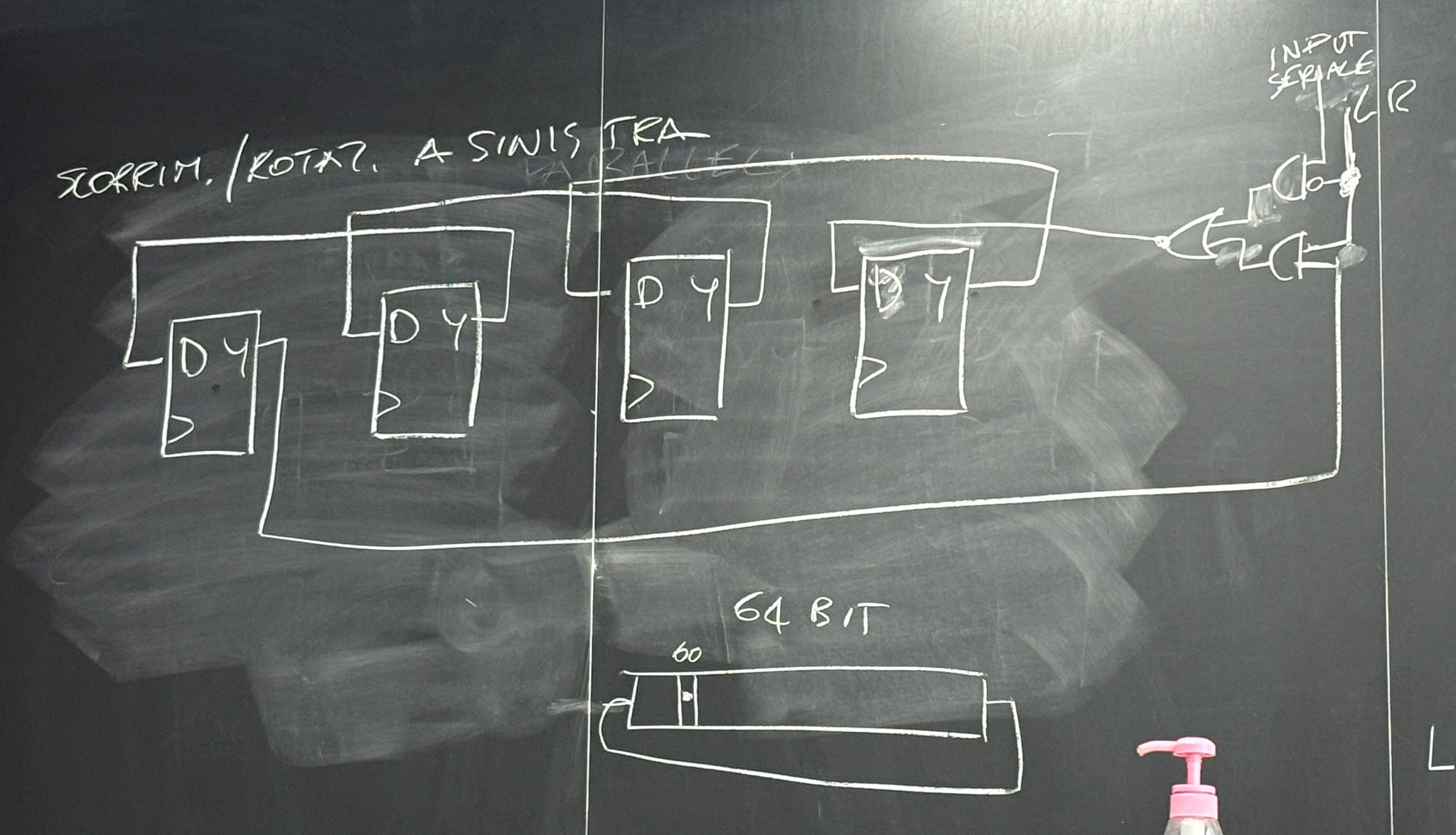

- poi consideriamo un registro che supporta lo scorrimento e la rotazione a sinistra.
-
Questo registro si carica serialmente partendo dal flip-flop sinistro iniziale se:
- la RR (Right Rotation) è a 0 ma l’input seriale è a 1,
- oppure se la RR è a 1 e l’uscita del flip-flop destro finale è a 1.
-
Lo stesso ragionamento vale per il registro che supporta lo scorrimento e la rotazione a sinistra.

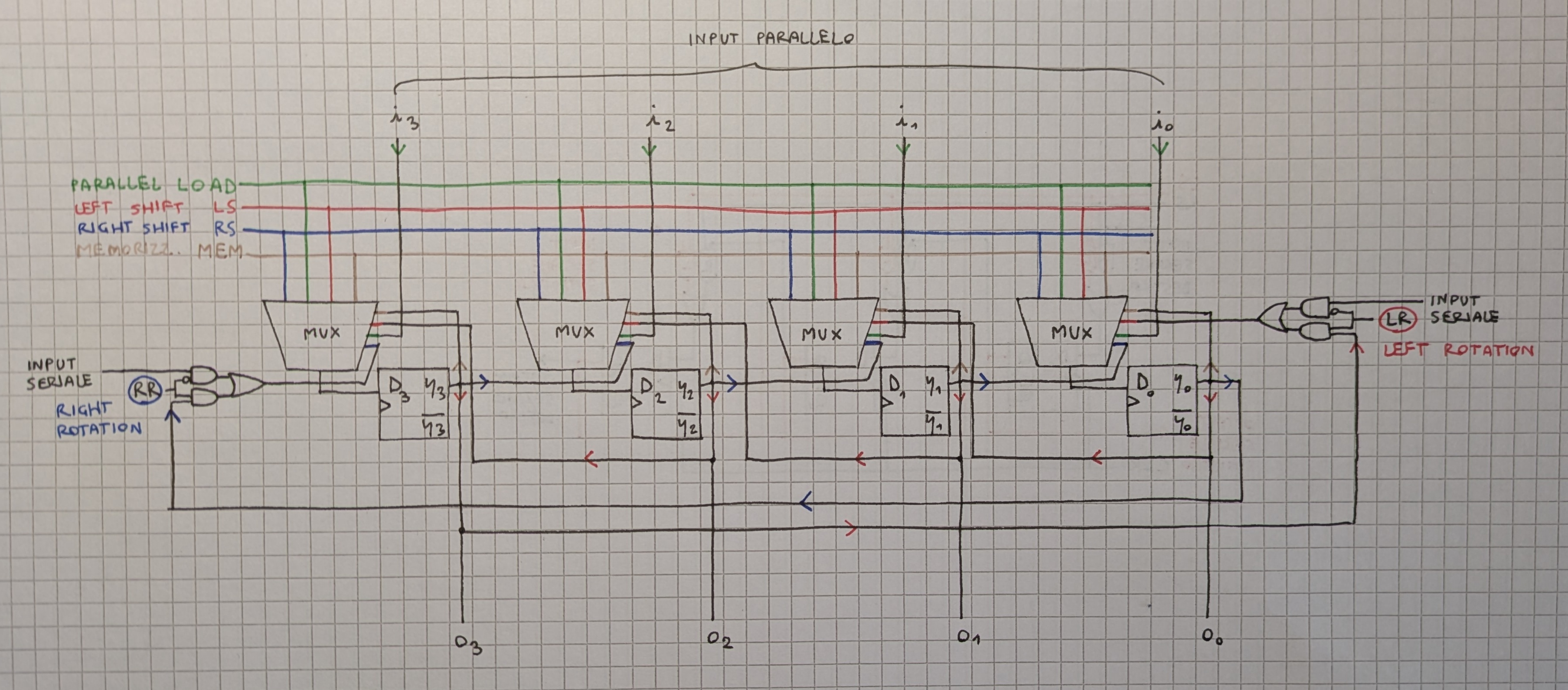

Combinando tutto ciò insieme, più il caricamento parallelo e la memorizzazione, otteniamo il registro universale, le cui quattro modalità sono le linee di selezione dei MUX di ogni flip-flop.
| modalità del registro/ linea di selezione del MUX | ingresso del FF selezionato |
|---|---|
| caricamento parallelo | input parallelo del FF corrente |
| left shift | uscita del FF destro |
| right shift | uscita del FF sinistro |
| memorizzazione | stato del FF corrente |
