La ROM è un modulo standard che riceve in ingresso un indirizzo di memoria e passa in uscita i bit contenuti nella posizione a cui si riferisce l’indirizzo. è composta da un decodificatore (DEC) non standard collegato a una matrice di porte OR (ognuna viene usata per produrre un bit in uscita).
Esempio
| x2 | x1 | x0 | y3 | y2 | y1 | y0 | |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 0 | 1 | 1 | 1 | 0 | |
| 0 | 0 | 1 | 1 | 1 | 1 | 1 | |
| 0 | 1 | 0 | 0 | 0 | 0 | 0 | |
| 0 | 1 | 1 | 0 | 0 | 0 | 1 | |
| 1 | 0 | 0 | 0 | 0 | 1 | 0 | |
| 1 | 0 | 1 | 0 | 0 | 1 | 1 | |
| 1 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 1 | 1 | 1 | 0 | 1 | 0 | 1 |

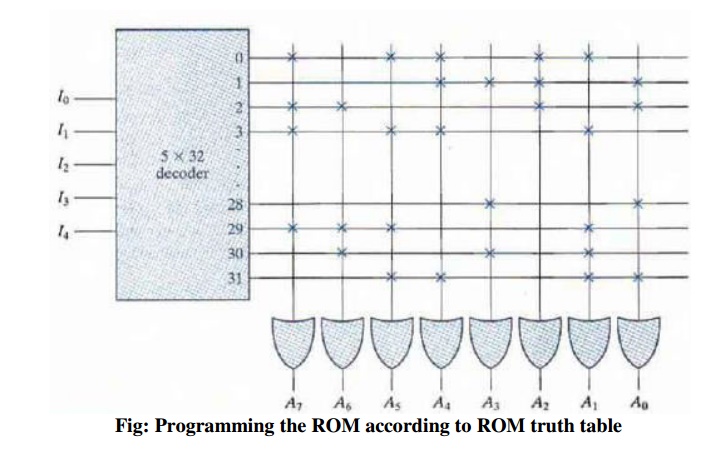

La ROM si può rappresentare in modo più chiaro usando una matrice di OR:
