flip-flop (JK)

J e K sono etichette arbitrarie per i due input del flip-flop

Un flip-flop JK differisce da un flip-flop set-reset (SR) solamente dal fatto che quando i due input sono a 1, lo stato in uscita del flip-flop è il complemento dello stato memorizzato l’istante precedente.

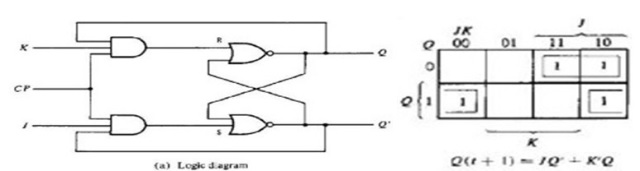

(immagine da engineeringbyte.com)

funzionamento

• J (set) è abilitato solo quando lo stato è 0 e il clock è attivo.
• K (reset) è abilitato solo quando lo stato è 1 e il clock è attivo.

J	K	y(t+1)
0	0	$y(t)$
0	1	0
1	0	1
1	1	$\overline{y(t)}$

tabella inversa

$y,Y$	$j,k$ (+ ragionamento)
00	0 $\delta$ (se si passa da 0 a 0 o si memorizza 0 o si resetta)
01	1 $\delta$ (se si passa da 0 a 1 o si resetta o le entrate erano entrambe 0)
10	$\delta$ 0 (se si passa da 1 a 0 o si setta o le entrate erano entrambe 1)
11	$\delta$ 1 (se si passa da 1 a 1 o si memorizza 1 o si resetta)
