Caricamento parallelo (PIPO)
Con i flip-flop delay (D)
Una semplice array di FF da sola non può sia caricarsi parallelamente che memorizzare l’informazione immagazzinata per un periodo maggiore della frequenza di clock, perché il clock manda costantemente impulsi a tutti i flip-flop, facendoli cambiare stato.
Per risolvere questo problema si potrebbe inserire una AND gate con funzione di controllo per abilitare o disabilitare il clock, ma nei sistemi asincroni si preferisce non modificare il segnale del clock per evitare ritardi di propagazione che disallineerebbero i clock.
Quindi la strategia migliore è inserire una linea di LOAD che abilita o disabilita tutti gli input dei flip-flop allo stesso momento piuttosto che il clock.
Aggiungendo una linea di LOAD e una serie di circuiti di controllo abbinati ai flip flop, ognuno composto da 2 AND gate con funzione di controllo che confluiscono in una porta OR, avremo che:
- quando LOAD = 0, tutti i flip-flop conserveranno il valore corrente (memorizzazione)
- quando LOAD = 1, tutti i flip-flop assumeranno il valore dell’entrata corrispondente alla loro posizione del registro (caricamento).
è utile anche inserire una linea asincrona CLEAR/RESET che resetta tutti i flip-flop quando attivata.
Con i flip-flop set-reset (SR) e flip-flop (JK)
Se non si considera la linea di LOAD, la procedura è identica alla precedente in entrambi i casi perché negando il segnale che entra in S (o J) e facendolo entrare in R (o K) otteniamo un FF D.
Considerando la linea di LOAD, il circuito invece cambia perché:
- S deve essere uguale a 1 se LOAD = 1 e l’entrata corrispondente = 1
- R deve essere uguale a 0 se LOAD = 1 e l’entrata corrispondente = 0
Caricamento seriale (SISO) nel Right Shift Register
Questa configurazione di flip-flop può caricarsi serialmente ma è ancora incapace di memorizzare l’informazione per un periodo maggiore della frequenza di clock, perché a ogni impulso del clock i flip-flop cambiano stato.
Esempio:
input seriale = 1011
t0: ----
t1: 1---
t2: 11--
t3: 011-
t4: 1011 > l'input seriale viene caricato completamente
t5: -101
t6: --10
t7: ---1
t8: ---- > l'input seriale viene perso

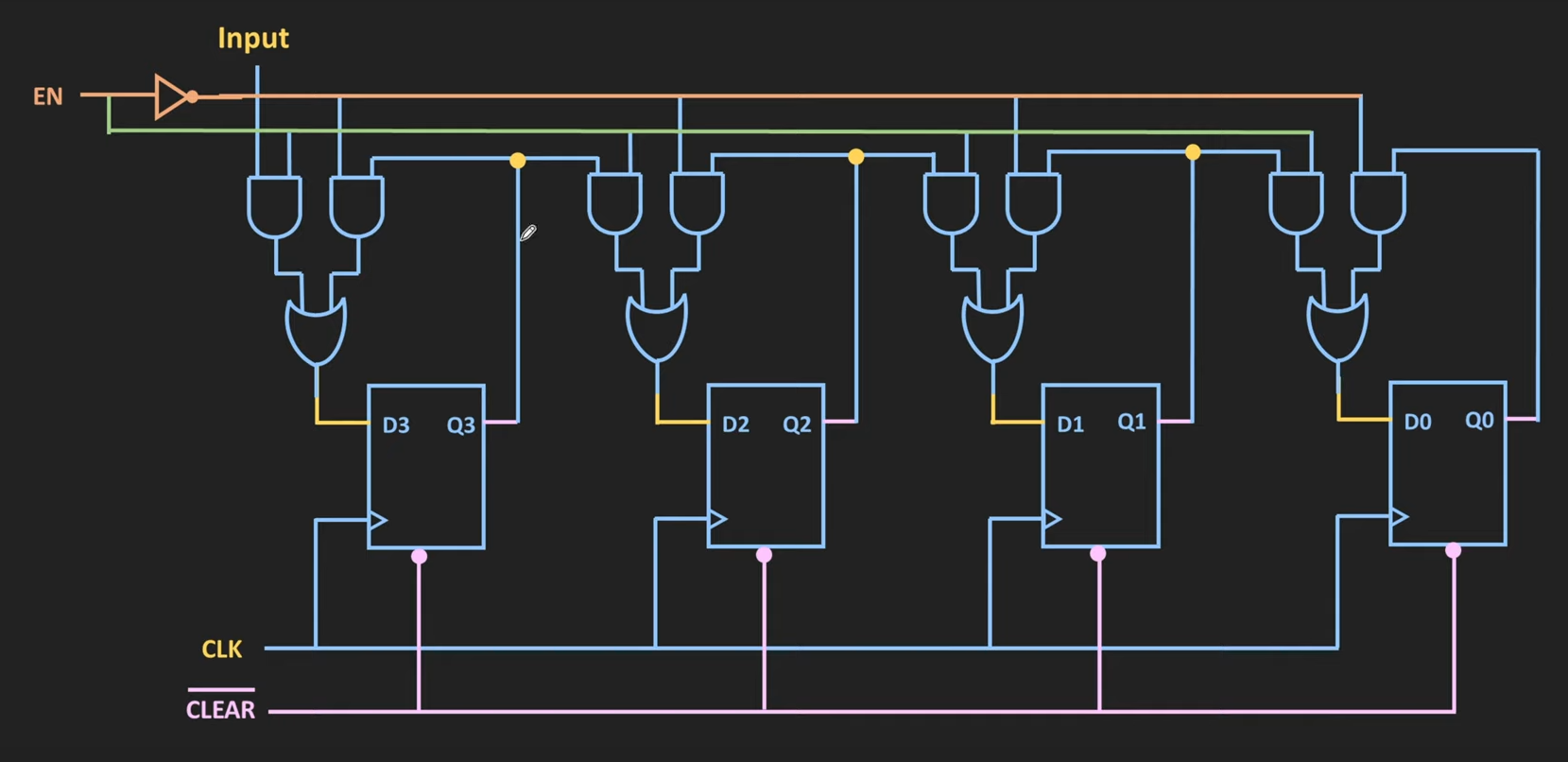

Per questo, come i registri a caricamento parallelo, si introduce una linea di LOAD (EN nell’immagine sotto), ma stavolta, al posto dell’input parallelo, ogni flip-flop riceve come input
- l’output di quello alla sua sinistra in caso di caricamento,
- l’output di se stesso in caso di memorizzazione
(immagine di ALL ABOUT ELECTRONICS)
