programmable logic array (PLA)

Modulo che ha $n$ linee in input, $m$ linee in output e $p$ prodotti, è usato per implementare facilmente un’insieme di funzioni partendo sempre dallo stesso schema (per funzioni si intendono tutte quelle formule booleane che definiscono i possibili valori di ogni bit di output al variare dei bit di input) usando SOP minimali.

è realizzato con un circuito integrato che consiste in una matrice di porte AND programmabili seguite da una matrice di porte OR programmabili.

esempio

tavola di verità

$A$	$B$	$C$		$Y_1$	$Y_2$
0	0	0		0	0
0	0	1		0	0
0	1	0		0	0
0	1	1		0	1
1	0	0		1	0
1	0	1		1	1
1	1	0		0	0
1	1	1		1	1

forme SOP delle funzioni degli output

$Y_1=A\overline{B}+A\overline{B}C+ABC=A\overline{B}+AC$ $Y_2=BC+AC$

matrice

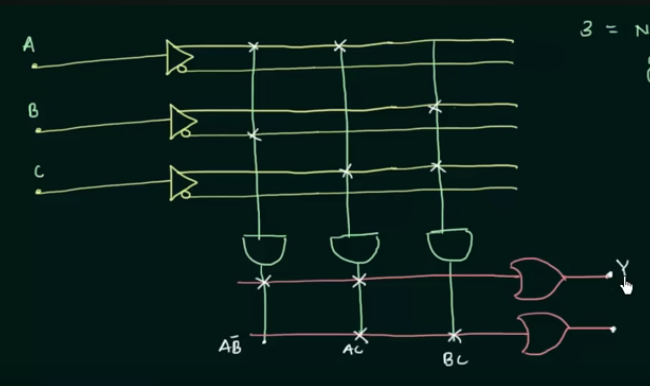

circuito
