esempio di progettazione dell'automa della macchina distributrice

Progettare l’automa per una macchina distributrice che può ricevere 10€ e 20€ e fornisce il prodotto con 50€ e memorizza l’eventuale resto.

Tabella dell’automa

Bisogna partire dalla tabella, specificando il significato di ogni stato, usando anche i nomi.

	10 €	20 €
$S_i$	$S_{10}/0$	$S_{20}/0$
$S_{10}$	$S_{20}/0$	$S_{30}/0$
$S_{20}$	$S_{30}/0$	$S_i/0$
$S_{30}$	$S_{40}/0$	$S_i/1$
$S_{40}$	$S_i/1$	$S_{10}/1$

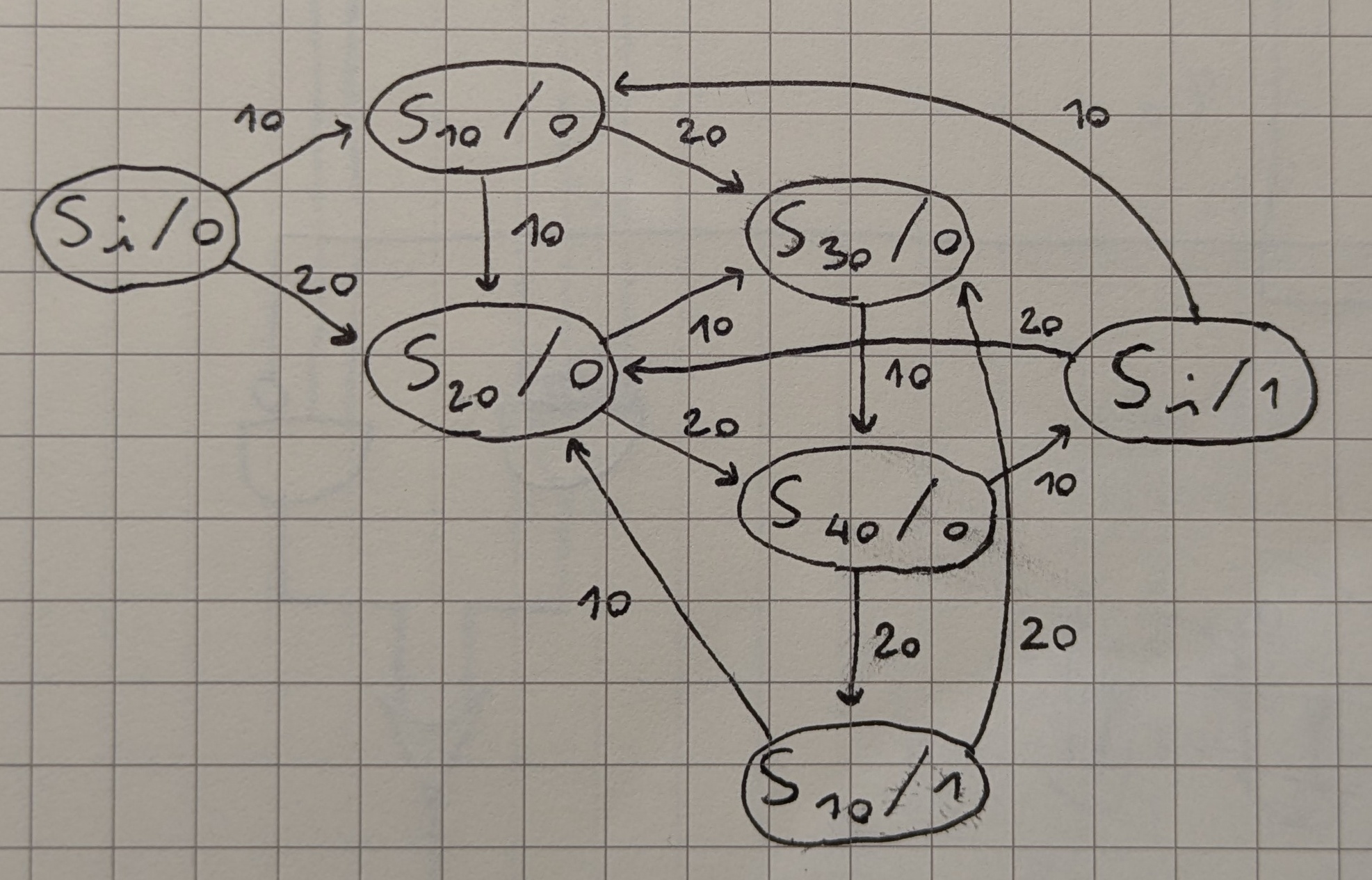

Diagramma con il modello di Moore
