esercitazione E.A.1.1

Si vuole sviluppare un sistema informativo per la gestione dei dati sul personale di una certa azienda costituita da diversi dipartimenti. Durante la fase di raccolta dei requisiti è stata prodotta la specifica dei requisiti mostrata di seguito. Si chiede di iniziare la fase di Analisi dei requisiti ed in particolare di:

1. raffinare la specifica dei requisiti eliminando inconsistenze, omissioni o ridondanze e produrre un elenco numerato di requisiti il meno ambiguo possibile
2. produrre un diagramma UML delle classi concettuale che modelli i dati di interesse, utilizzando solo i costrutti di classe, associazione, attributo.

1. Specifica dei requisiti

I dati di interesse per il sistema sono impiegati, dipartimenti, direttori dei dipartimenti e progetti aziendali. Di ogni impiegato interessa conoscere il nome, il cognome, la data di nascita e lo stipendio attuale, il dipartimento (esattamente uno) al quale afferisce. Di ogni dipartimento interessa conoscere il nome, il numero di telefono del centralino, e la data di afferenza di ognuno degli impiegati che vi lavorano. Di ogni dipartimento interessa conoscere inoltre il direttore, che è uno degli impiegati dell’azienda. Il sistema deve permettere di rappresentare i progetti aziendali nei quali sono coinvolti i diversi impiegati. Di ogni progetto interessa il nome ed il budget. Ogni impiegato può partecipare ad un numero qualsiasi di progetti.

1. Raffinamento dei requisiti

1.1. Attributi

1. Di ogni impiegato interessa

   1. il nome, una stringa
   2. il cognome, una stringa
   3. la data di nascita, una data
   4. lo stipendio attuale, un numero reale

2. Di ogni dipartimento interessa

   1. il nome, una stringa
   2. il numero di telefono del centralino, un intero

3. Di ogni progetto interessa

   1. il nome, una stringa
   2. il budget, un numero reale

1.2. Relazioni

• Ogni impiegato lavora in uno e un solo dipartimento a partire da una specifica data di assunzione.
• Ogni impiegato partecipa in zero o più progetti.
• Ogni dipartimento è diretto da uno e un solo impiegato (che lavora nello stesso dipartimento che dirige?)

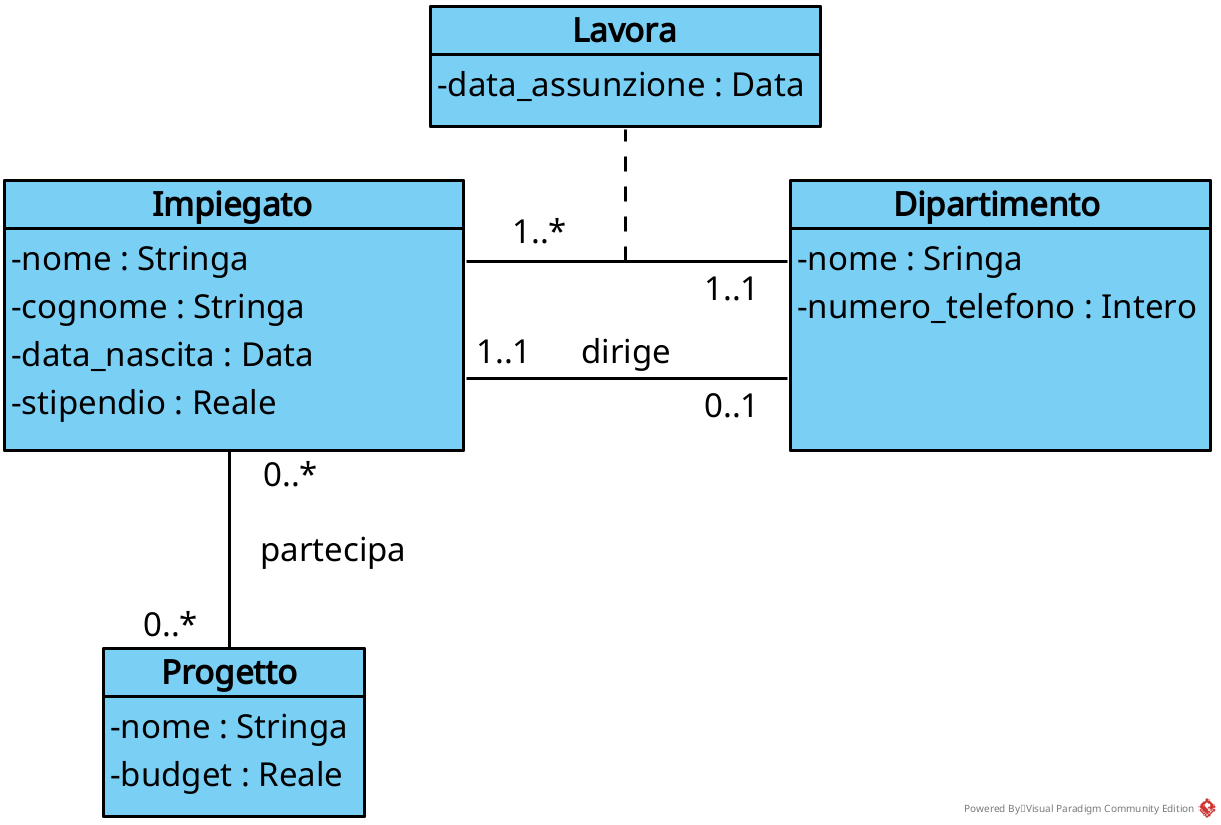

2. Diagramma UML delle classi
