catena di Markov (DTMC)

N.B.: Una catena di Markov ha uno stato corrente che cambia a ogni iterazione, attraversandola. L’input è ricevuto tutto insieme all’inizio, inizializzando la catena stessa; invece l’output è la catena stessa di stati attraversati, prodotta a ogni transizione.

Una catena di Markov a tempo discreto (DTMC) è una tupla $(U,X,Y,p,g)$ tale che:

• $U$ è un insieme vuoto, finito o infinito che contiene i valori dell’input che può essere ricevuto all’inizio.
• $X$ è un insieme non vuoto, finito o infinito che contiene gli stati.
• $Y$ è un insieme non vuoto, finito o infinito che contiene i valori di output prodotti appena si arriva nei vari stati, cioè gli stati stessi.
• La funzione $p:X\times X\times U\to [0,1]$ definisce la probabilità di transizione da uno stato $x\in X$ a uno stato $x^{\prime }\in X$ dato un input $u\in U$. Essa è pari a $p(x^{\prime }\mid x,u)$, cioè la probabilità condizionata di passare allo stato $X^{\prime }$ se la DTMC ha come stato corrente $X$. La somma delle probabilità di tutti gli stati successivi di un determinato stato è 1. Nel continuo, vale che ${\int }_{X^{\prime }}p(x^{\prime }\mid x,u)d{x}^{{}^{\prime }}=1$
• La funzione $g:X\to Y$ è la funzione di output, che definisce l’output prodotto dalla DTMC a un determinato passo.

La probabilità di un cammino su una catena di Markov è il prodotto delle probabilità di ogni transizione del cammino.

Una rete di catene di Markov è essa stessa una catena di Markov.

Notazione

Avendo una catena $M$, $M(U)$ è il suo input, $M(X)$ il suo stato corrente e $M(Y)$ il suo output.

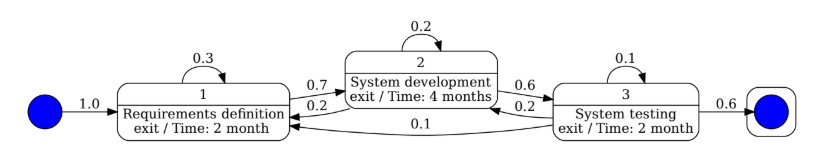

Esempio di catena di Markov

• Per calcolare la probabilità che il processo termina in esattamente $n$ mesi, bisogna trovare a mano tutti i cammini che durano $n$ mesi, calcolarne le probabilità (prodotto delle probabilità di ogni transizione del cammino) e sommarle.
• Si può anche fare l’inverso, cioè calcolare la probilità incognita di una singola transizione fra due stati in modo che il processo termina in esattamente $m$ mesi è almeno $p_{\text{tot}}$ così:
  1. si trova il cammino che dura $m$ mesi,
  2. si risolve $p_1\cdot p_2\cdot \dots \cdot x\cdot \dots p_n\ge p_{\text{tot}}$. Questo può servire a capire quando “deve essere bravo” il team che si occupa di un determinato stato del design del progetto.

Implementazione mia in Python

import random

def traverse(graph, start, end):
    output = []
    current = start
    i = 0
    while current != end:
        i += 1
        print(f'{i}. {current}')
        output.append(graph[current]['months'])
        current = random.choices(
            population=[next for next, p in graph[current]['next']],
            weights=[p for next, p in graph[current]['next']],
            k=1
        )[0]
    return output


graph = {
    'Requirements definition': {
        'months': 2,
        'next': [
            ('System development', 0.7),
            ('Requirements definition', 0.3),
        ]
    },
    'System development': {
        'months': 4,
        'next': [
            ('System development', 0.2),
            ('Requirements definition', 0.2),
            ('System testing', 0.6)
        ]
    },
    'System testing': {
        'months': 2,
        'next': [
            ('System development', 0.2),
            ('Requirements definition', 0.1),
            ('System testing', 0.1),
            ('END', 0.6)
        ]
    }
}

output = traverse(graph, 'Requirements definition', 'END')
print(f'\nmonths: {output}')
print(f'sum: {sum(output)}')

Output che mi è capitato:

1. Requirements definition
2. Requirements definition
3. System development
4. System development
5. System testing
6. System testing
7. System development
8. System testing
9. System development
10. System testing

months: [2, 2, 4, 4, 2, 2, 4, 2, 4, 2]
sum: 28

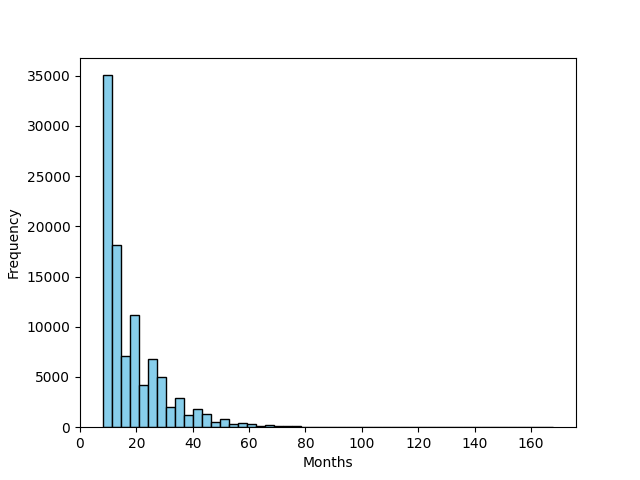

Istogramma dei risultati di un milione di catene

import matplotlib.pyplot as plt

n = 1_000_000
samples = [
    sum(traverse(graph, 'Requirements definition', 'END'))
    for _ in range(n)
]

plt.hist(samples, bins=50, color='skyblue', edgecolor='black')
plt.xlabel('Months')
plt.ylabel('Frequency')
plt.show()


Media = ~18.09 mesi per un progetto completo.

Tempo di soggiorno nella catena di Markov

A stati numerabili

Consideriamo un modello semplificato della catena di Markov, cioé una tupla $(X,P)$ dove $X$ è un’insieme numerabile non vuoto di stati e $P:X\times X\to [0,1]$ è la probabilità di transizione della catena di Markov, che soddisfa la condizione ${\sum }_{x^{\prime }\in X}P(x,x^{\prime })=1$.

Ad esempio, possiamo definire una catena di Markov

$$(\mathbb{N},P),P(x,x^{\prime })=\{\begin{array}{l}\frac{2}{3}\text{se}{x}^{\prime }=x+2\\ \frac{1}{3}\text{se}{x}^{\prime }=x+1\\ 0\text{altrimenti}\end{array}$$

N.B.: $\forall x\in \mathbb{N}{\sum }_{x^{\prime }\in \mathbb{N}}=1$

A stati finiti

Nella catena $(X,P)$, se $X$ ha cardinalità finita, $P$ può essere rappresentata come una matrice $n\times n$ che chiamiamo la matrice di transizione $Q$, indicizzata da $i$ sulle colonne e $j$ sulle righe, definita come $Q(i,j)=P(i,j)$, ovvero la probabilità che dallo stato $i$ si transiti nello stato $j$. La colonna $i$ rappresenta lo stato da cui si parte e la riga $j$ rappresenta lo stato prossimo a cui si arriva.

Segue che:

$$\sum _{j=1}^{n}Q(i,j)=\sum _{j=1}^{n}P(i,j)=1$$

La rappresentazione della transizione come una matrice ci permette di calcolare la distribuzione di probabilità $z^{\prime }$ dalla distribuzione $z$ in un singolo passaggio usando un prodotto vettore-matrice:

$$z^{\prime }=zQ$$

Per modellare un processo stocastico temporale, possiamo usare:

$$P(X(t+1)=x^{\prime }\mid X(t)=x)=P(x,x^{\prime })$$

Dove $t$ è l’istante corrente, $t+1$ il prossimo, $x$ lo stato all’istante $t$ e $x^{\prime }$ lo stato all’istante $t+1$.

---

Un self-loop è una transizione da uno stato a se stesso. La sua probabilità $P(x,x)$ è denotata $S(x)$.

La distribuzione della probabilità di salto da $x$, denotata $J(x,k)$ è la probabilità che si facciano $k$ self-loop da $x$ in $x$ prima di prendere una transizione da $x$ a $k$.

Quindi:

• $J(x,0)=1-S(x)$
• $J(x,1)=S(x)(1-S(x))$
• $\dots$
• $K(x,k)=S(x{)}^k(1-S(X))$

N.B.: $S(X)=1⟹J(x,k)=0$.

$$|z|<1⟹\sum _{k=0}^{+\infty }{z}^k=\frac{1}{1-z}$$

Tempo di soggiorno

Il tempo atteso di soggiorno nello stato $x$, denotato $SJ(x)$ è il valore atteso del numero di self-loop fatti prima di lasciare $x$:

$$SJ(x)=\sum _{k=0}^{+\infty }kJ(x,k)=\dots =(1-S(x))\sum _{k=1}^{+\infty }kS(x{)}^k$$
